mam žarnico, stikalo in senzor za luč.

stvar je precej preprosta za vezavo in dela.
Torej imam ali luč, ki jo nadzoruje senzor (gibanja) ali pa jo lahko preko stikala ugasnem.

Rabil bi pa še, da bi lahko nekaj vklopil (recimo stikalo), kjer bi "prisilno" vklopil luč. Torej, če bi hotel, bi delala na senzor, drugače pa bi svetila vedno.

Kako to narediti, vezati?

M-XXXX ::

Vzporedno s senzorjem veži še stikalo, kar pomeni, da luč sveti če se senzor aktivira ali pa ne...

Klemenn ::

hm, to nekak ne gre, kaj ni tole(v primeru da sta sklenjena in senzor in stikalo), kratek stik?

Zgodovina sprememb…

  • spremenil: Klemenn ()

5er--> ::

 slikica

slikica


(jaz bi raje namesto dveh stikal dal raje eno, ki ima 3 možnosti -> on, off in auto)

Klemenn ::

še enkrat, a ni to kratek stik (če sta sklenjena oba stikala)?

St235 ::

Rele ali pa trismerno stikalo je najboljši način. Če je zadeva že postavljena boš imel z trismernim stikalom najmanj težav.

energetik ::

Klemenn je izjavil:

še enkrat, a ni to kratek stik (če sta sklenjena oba stikala)?

Ne, imam doma točno tako zvezano. Vzporedno s senzorjem še stikalo. Če ga pritisneš, luč sveti ne glede na senzor. Čez stikalo in čez senzor prekinjaš fazo, zato se pač samo podvoji fazni vodnik, če sta sklenjena oba naenkrat. Nobenega kratkega stika.
(Jst imam še pred senzorjem stikalo za takrat, ko grem na dvorišče gledat s teleskopom...)

Zgodovina sprememb…

  • spremenilo: energetik ()

RejZoR ::

Če hočeš samo preklapljat med:
- vedno prižgano lučjo
- delovanjem na senzor

Potem boš to najlažje rešil z menjalnim stikalom.


Če pa bi rad imel vmes še izklopljeno stanje pa rabiš trismerno stikalo in tretje stanje ne povežeš nikamor, kar bo pomenilo vedno izklopljeno luč.
Angry Sheep Blog @ www.rejzor.com

laguna1 ::

energetik je izjavil:

Klemenn je izjavil:

še enkrat, a ni to kratek stik (če sta sklenjena oba stikala)?

Ne, imam doma točno tako zvezano. Vzporedno s senzorjem še stikalo. Če ga pritisneš, luč sveti ne glede na senzor. Čez stikalo in čez senzor prekinjaš fazo, zato se pač samo podvoji fazni vodnik, če sta sklenjena oba naenkrat. Nobenega kratkega stika.
(Jst imam še pred senzorjem stikalo za takrat, ko grem na dvorišče gledat s teleskopom...)



Prosim za potrditev, če prav razumem ta odgovor. Torej ni problem, če se pri senzorski luči "podvaja" faza, torej ali ne škodi senzorju ta druga direktna faza, ko le ta tudi prek senzorja da fazo.

LP

SeMiNeSanja ::

Načeloma nebi smelo biti problema, če narediš 'bypass' na stikalo, dokler uporabljaš isto fazo.
Praviloma lahko na eno žarnico obesiš več senzorjev, da bolj pokriješ nek prostor. V tem primeru se dogaja popolnoma isto, kot če bi montiral 'bypass stikalo'.

Drugače pa lahko montiraš tudi dvojno stikalo. Na enem prekinjaš fazo na senzor (izklopiš senzor), na drugem pa imaš 'bypass' za ročni on/off.

Menjalna stikala pa so nesmisel, saj senzor ne deluje kot menjalno stikalo.

mirator ::

Jaz imam urejeno z zaporedno vezanima navadnim in menjalnim stikalom. Z navadnim stikalom luč in senzor popolnoma izklopim, z menjalnim stikalom pa izbiram ali stalna luč ali preko senzorja.
Samo iz preventive, nula nima v stikalih kaj iskati: faza preko navadnega stikala na skupni kontakt menjalnega stikala potem pa iz drugih dveh kontaktov enkrat na senzor in drugič direktno na luč. Nula pa direktno na senzor in na luč, prav tako zaščitni vodnik.

fpbs ::

M-XXXX je izjavil:

Vzporedno s senzorjem veži še stikalo, kar pomeni, da luč sveti če se senzor aktivira ali pa ne...

Samo malo bi te popravil, da bo bolj razumljivo: Vzporedno s kontakti releja senzorja veži še stikalo, kar pomeni, da luč sveti če se senzor aktivira ali pa če vklopiš stkalo.. Tako imam jaz zvezano.

DavidosSlo ::

Si bom kar tole temo sposodi, ker gre za podobno zadevo...
V glavnem rad bi povezal dve luči s senzorjem in stikalom. Stikalo je 3 stopenjsko (1-0-2), tako da bi luči na -1- delale preko senzorja, na -0- bi bilo vse ugasnjeno in na -2- bi luči skozi svetile (torej vezava mimo senzorja).
Neko shemo sem si narisal (spodaj na povezavi), vendar ne vem ali je vse OK in tudi ne vem kam gre ozemljitev. Senzor imam klasičen, ki ima 3 kontakte (žice) za priklop.
Nekako si predstavljam, da gre ena faza direktno čez stikalo v luč, da ko je stikalo v tistem položaju luč neprestano sveti in ene faza v senzor.

Prosim za pomoč če si prav vse skupaj razlagam. Hvala!

----https://file.si/oR2O/senzor-lucstikalo....

Stikalo pa tako zgleda:
----https://file.si/R5eB/stikalo.jpg----
(ne vem pa zakaj sta dve luknji pri vsaki stopnji stikala. Ker drugega kot fazo itak ni za vezati, ali se motim? Hvala za vso pomoč.

Zgodovina sprememb…

DavidosSlo ::

Upam, da odo sedaj vidne povezave:



mirator ::

Takole poskusi.

Po tvoji shemi je možno, da pride do uničenje senzorja:

Sgt. Lipnikar ::

laguna1 je izjavil:

energetik je izjavil:

Klemenn je izjavil:

še enkrat, a ni to kratek stik (če sta sklenjena oba stikala)?

Ne, imam doma točno tako zvezano. Vzporedno s senzorjem še stikalo. Če ga pritisneš, luč sveti ne glede na senzor. Čez stikalo in čez senzor prekinjaš fazo, zato se pač samo podvoji fazni vodnik, če sta sklenjena oba naenkrat. Nobenega kratkega stika.
(Jst imam še pred senzorjem stikalo za takrat, ko grem na dvorišče gledat s teleskopom...)



Prosim za potrditev, če prav razumem ta odgovor. Torej ni problem, če se pri senzorski luči "podvaja" faza, torej ali ne škodi senzorju ta druga direktna faza, ko le ta tudi prek senzorja da fazo.

LP


Poišči električarja, da se ti ne bo še kaj naredilo.

DavidosSlo ::

mirator je izjavil:

Takole poskusi.

Po tvoji shemi je možno, da pride do uničenje senzorja:


Hvala, to shemo sem sicer že videl, ampak mi ni jasno zakaj je tudi v prvi postavitvi (L) faza potegnjena nazaj v senzor iz stikala.

mirator ::

Ne razumem povsem tvojega vprašanja. Lahko pa fazo pripelješ direktno na L sponko senzorja in od tam na stikalo.
Bistvo je, da L ne pride na L1.

DavidosSlo ::

mirator je izjavil:

Ne razumem povsem tvojega vprašanja. Lahko pa fazo pripelješ direktno na L sponko senzorja in od tam na stikalo.
Bistvo je, da L ne pride na L1.


Mogoče res nisem najbolj jasno napisal, sem sedaj narisal na tvojo shemo, kjer imam vprašanje. Upam da bo kaj bolj razumljivo:D
In sicer meni je nekako logično, da bi povezal 1 in 2 povezavi. Ampak po tvoji original shemi bi mogel povezati 2 in 3 oziroma 1 in 3. Mogoče ne razumem povsem delovanja senzorja samo ne vem kakšna je funkcija povezave 3.
Ker s povezavo 1 pripeljem fazo na senzor, da ima elektriko, potem pa sem mislil, da je potrebno samo še en vod speljati mimo senzorja (povezava 2) na stikalo, da bodo luči vedno gorele, ko bo stikalo v tisti poziciji (in da potem (povezava 3 ni potrebna).

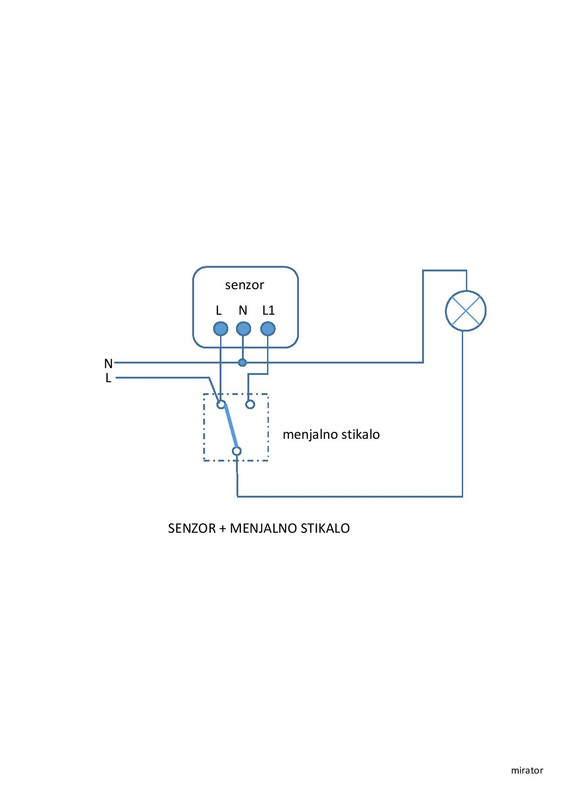

 https://file.si/QeWd/senzor-in-menjalno.jpg

https://file.si/QeWd/senzor-in-menjalno.jpg

starfotr ::

Ker nimaš pojma kaj shema predstavlja, je edini nasvet da pokliči električarja.

Poleg enopolne sheme poznamo tudi izvedene načrte - vezava inštalacij, blokovne sheme, "tokove sheme" itd.

Za branje in razumevanje tehniške dokumentacije je potrebno znanje. Nimaš ga. Zadeve prepusti nekomu, ki zna.

mirator ::

DavidosSlo je izjavil:


Mogoče res nisem najbolj jasno napisal, sem sedaj narisal na tvojo shemo, kjer imam vprašanje. Upam da bo kaj bolj razumljivo:D
In sicer meni je nekako logično, da bi povezal 1 in 2 povezavi. Ampak po tvoji original shemi bi mogel povezati 2 in 3 oziroma 1 in 3. Mogoče ne razumem povsem delovanja senzorja samo ne vem kakšna je funkcija povezave 3.
Ker s povezavo 1 pripeljem fazo na senzor, da ima elektriko, potem pa sem mislil, da je potrebno samo še en vod speljati mimo senzorja (povezava 2) na stikalo, da bodo luči vedno gorele, ko bo stikalo v tisti poziciji (in da potem (povezava 3 ni potrebna).
 https://file.si/QeWd/senzor-in-menjalno.jpg

https://file.si/QeWd/senzor-in-menjalno.jpg


Res ne razumeš bistva.
Lej, fazo moraš pripeljati tako na senzor na sponko L, kot na stikalo. Ker imaš v tokokrogu en vodnik s fazo, je pač treba tega na nek način priklopiti na oba kontakta. To lahko narediš na način, kot je narisano (vezava 2-3), lahko obratno najprej na senzor in od senzorja na stikalo (vezava 1-3) ali pa najprej v neko razdelilno sponko in od te ločena vodnika na senzor in na stikalo (vezava 1-2).

DavidosSlo ::

Sedaj mi je jasno. Zadnja varianta, ki si jo navedel, to sem dejansko mislil. Hvala!:)

starfotr ::

Če ne znaš drugače spojit, zaradi svoje varnosti uporabi wago 221, 3 polno sponko.

DavidosSlo ::

Evo, da javim rezultat. Vse zrihtal, še 1x hvala za razjasnitev in pomoč. :)
S samo tehnično izvedbo vezav ni problema, nekaj izkušenj z različnimi spojkami je, bolj je šlo za problem sheme, kam-kaj povezati.
Če bo še komu prav prišlo, je povezava narejena z žaluzijskim stikalom TEM Modul SM41, senzor pa je klasičen. Luči pa imajo oznako in so brez ozemljitve, čeprav je do tja sedaj potegnjen kabel (ker sem v osnovi imel itak tri-žilni kabel) ampak sem šele kasneje opazil, da ozemljitve ne potrebujem.

Takole sem vezal (ko je stikalo v zgornjem položaju gorijo luči vedno, v spodnjem položaju delujejo na senzor, v sredinskem položaju pa ne deluje nič):
 https://file.si/p9DX/povezava-senzor-lu-stikalo.jpg

https://file.si/p9DX/povezava-senzor-lu-stikalo.jpg

mirator ::

DavidosSlo je izjavil:

Če bo še komu prav prišlo, je povezava narejena z žaluzijskim stikalom TEM Modul SM41, senzor pa je klasičen.
 https://file.si/p9DX/povezava-senzor-lu-stikalo.jpg

https://file.si/p9DX/povezava-senzor-lu-stikalo.jpg


Verjetno gre za žaluzijsko stikalo SM40. SM41 je žaluzijsko tipkalo.

DavidosSlo ::

mirator je izjavil:

DavidosSlo je izjavil:

Če bo še komu prav prišlo, je povezava narejena z žaluzijskim stikalom TEM Modul SM41, senzor pa je klasičen.
 https://file.si/p9DX/povezava-senzor-lu-stikalo.jpg


Verjetno gre za žaluzijsko stikalo SM40. SM41 je žaluzijsko tipkalo.


Res je 40. Tiskarski škrat jo je zagodel.:D

umavretic ::

A mi prosim pošlješ skico, imam isti problem. hvala! umavretic@gmail.com
