PIC programator

najbolši kokr sm jst najdu
http://www.instructables.com/id/GTP-USB...

@Primoz hvala za tale link! Bi znalo bit animivo! Ampak stvar je omejena samo na en program!
@zcetrt hm 60€ mi je za začetek malo veliko. raje bi stvar ki je cenovno ugodnejša in če me bo potegnilo, bi kasneje kupil kaj boljšega!

I2C klon! Verzija je RS232 ali USB
Načrte in forum o njih najdeš na elektronik.si

Kot je bilo že omenjeno ICD2 clone je soliden programator. Ima sicer eno čudno hibo. Zelo rada namreč "odleti" vsebina v 18F4550. *** Klik*** Sam od kar sem postavil fuse bite write protect mir. Sicer uporabljam še picallw Gre za programator, ki se priključi na paralelni port. Software podpira dve varianti hardwera. Na prvi varianti je mikrokotroler katerega moraš naročiti pri avtorju. Ta varianta omogoča tudi programiranje starejših picov, ki se programirajo paralelno (16C54, 57...)Poleg tega je možno programirati serijske eprome ter nekaj Atmelov. Druga varianta je preprosta. Na njem je le en TTL 74LS04, 05.... Omogoča programiranje praktično vseh picov (možnost dodajanja) z izjemo zgoraj omenjenih, ki se programirajo drugače. Sam uporabljam obe verziji. Za P16pro sem naredil svojo tiskanino - zadnjo verzijo sem prilagodil za rabo na terenu - Napajanje iz USB. klik Sicer boš na samo temo tega programatorja na forumu našel dosti debate.

lp
Silvo

Boljša varianta USB - sam imam narejeno tudi RS232, katerega sem izdelal pred USB varianto, kajti z nečem sem moral sprogramirati 18F4550. S tistimi, ki sem jih do tedaj imel ni šlo. Pri USB je občutno hitrejši debuger.
Izdelava ni zelo zahtevna. Kljub temu so nekateri imeli kar nekaj težav. (kakih deset sem jih spravljal v pogon)
Najpogostejši so bili kratki stiki na tiskanini. Dobil sem takega kjer so bili med sabo zamenjani transistorji. Največ težav mi je delal moj drugi. Vzrok je bi drugi PIC16F877, ki ni šel dovolj visoko. Oba pic-a MORATA biti za 20Mhz. Sicer na tiskanini ni napak. Pri programiranju 18F4550 je edino potrebno ročno vključit fuse bit za izklop reset pina oz. reset pin na tiskanini povezati preko upora recimo 1k na +5V.

Aha, še tole: Pici se dajo dobiti na microchipovi domači strani kot free sample (brezplačni vzorci) Cena sicer ni ne vem kaka, a 18F4550-ke pri nas nisem zasledil. 16F877 pa dobiš. Še enkrat - Pazi, da bo za 20Mhz!

18F4550 se dobi v HTE...

18F4550 se dobi v HTE...

Zanimivo, sedaj ga imajo v ceniku. Ko sem pred kakim mesecen spraševal, jih ni bilo.

@16F84 je moja trditev oziroma ugotovitev zgoraj pravilna? Napaisana včeraj ob 20.50.

Sam imam Willem klon za 45$. Podpira še marsikaj druga kot PIC.

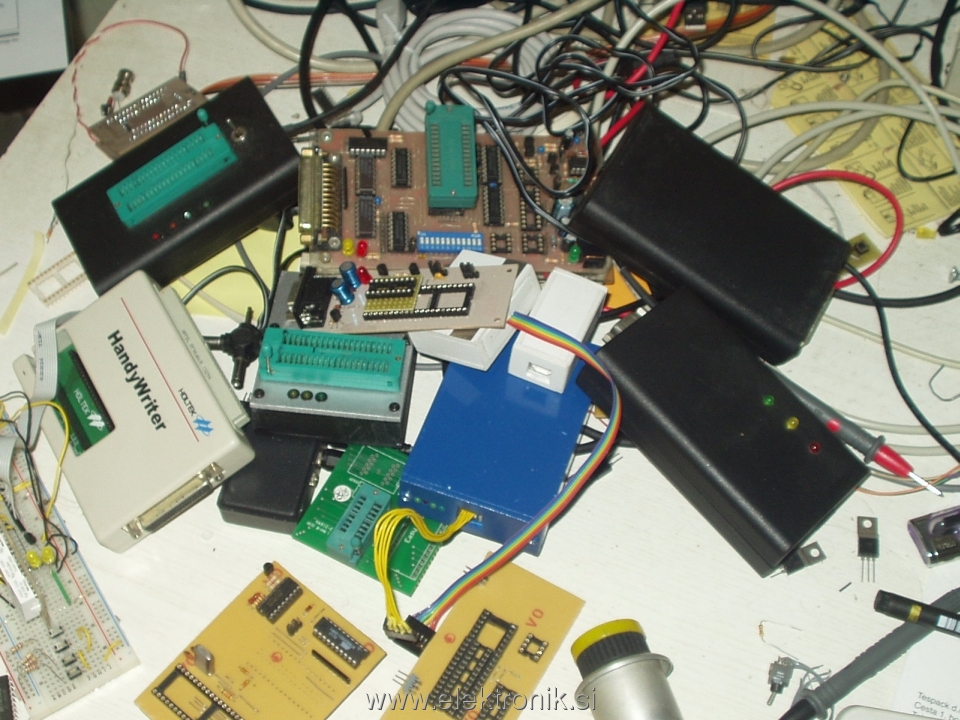

V samogradnji se Willema da narediti bistveno ceneje. Je pa zelo "trmast" programator. Dostikrat ne gre programirat vsega kar je na seznamu. Prednost ICD2 clona je seveda direktna raba iz MPLAB-a ter raba debugarja. Sam Willem pa omogoča le programiranje pa še to ne vseh pic-ov. Na fotografiji del mojih programatorjev. Vsi so narejeni v samogradnji (med njimi je tudi Willem) Z nimi sem praktično sem kos vsem programibilnim elementom, ki so mi prišli pod roko.

Odlično.. Jaz sem bolj nedeljski "programator" in mi zadostuje za teh nekaj PICov, ki jih uporabljam in za občasno flashanje.
Moja verzija pa izgleda takole:

Poiščeš koga z delujočim programatorjem
Lahko tudi pošlješ po pošti...

Druga varianta je izdelava programatorja, ki vsebuje samo standardne elemente (serijski ICD2 ima gor 16F876A, tega tudi rabiš najprej sprogramirat).

Odpreš link in ne slikco? Odzipas kejr je zip in notri se nahaja lep PDF z vsemi podatki

Težko, ga ne delajo več...

To pa ne vem...
Je verjetno nekaj loterije vmes.
Bivši sodelavec je imel "kitajca" in kolikor se spomnim ni imel pripomb.
Ni pa to nobeno zagotovilo...
Si boš moral vzet kakšno urco/dve za strica Gugla in ga povprašat kaj o kitajcih meni več uporabnikov
