Senzor dvostebrnega avto dvigala
accord37 ::
Pozdravljeni
Pred kratkim sem kupil in zmontiral avto dvigalo. Imam pa sledeč problem in sicer za osebne avte je vse vredu in jih dvignem na najvišjo višino dvigala. Problem nastane če dam na dvigalo večji avto (enoprostorec ali terensko vozilo). Ob višjih vozilih sem rahlo omejen z višino stropa in ga pač ne moram dvignite do max višine dvigala. V tem primeru mora nekdo splezati na A lestev in gledati do km lahko dvignem avto. Malo sem o tem razmišljal o senzorju ki bi mi čital višino do stropa. V kontrolni omarici imam že vezan senzor zaustavitve in sem razmišljal da bi na iste kontakte peljal tudi senzor na stropu (digitalni vhod je na omarici - sklenjeno / razsklenjeno).
Torej kaj mi priporočate da bi naredil, da bi zadeva delovala. Verjetno bi moral najti nek senzor in speljati še rele ki bi na določeni napetosti sklenil kontakt?
Imate mogoče kak primer, kjer ježe zadeva narejena in je potrebna samo inštalacija...kater senzor mi priporočate?
Hvala vsem za pomoč in nasvete
Pred kratkim sem kupil in zmontiral avto dvigalo. Imam pa sledeč problem in sicer za osebne avte je vse vredu in jih dvignem na najvišjo višino dvigala. Problem nastane če dam na dvigalo večji avto (enoprostorec ali terensko vozilo). Ob višjih vozilih sem rahlo omejen z višino stropa in ga pač ne moram dvignite do max višine dvigala. V tem primeru mora nekdo splezati na A lestev in gledati do km lahko dvignem avto. Malo sem o tem razmišljal o senzorju ki bi mi čital višino do stropa. V kontrolni omarici imam že vezan senzor zaustavitve in sem razmišljal da bi na iste kontakte peljal tudi senzor na stropu (digitalni vhod je na omarici - sklenjeno / razsklenjeno).
Torej kaj mi priporočate da bi naredil, da bi zadeva delovala. Verjetno bi moral najti nek senzor in speljati še rele ki bi na določeni napetosti sklenil kontakt?
Imate mogoče kak primer, kjer ježe zadeva narejena in je potrebna samo inštalacija...kater senzor mi priporočate?
Hvala vsem za pomoč in nasvete
- spremenil: accord37 ()
MadMax ::
Na primerno mesto pod stropom si zmontiraj ogledalo, prek katerega boš od tipk za dvig/spust videl stanje.
Glede senzorjev pa lahko improviziraš (vrvica+stikalo) da je poceni, ali pa montiraš mnogo dražje optične (presvetljevalne) senzorje ali letve.
Senzor, ki bi ti zanesljivo bral višino od stropa do avta bi moral pa montirat na strop nad avto, s čimer bi spet izgubil del uporabne višine. S tem da tak senzor še vedno ne bi videl antene in podobnih izrastkov...
Glede senzorjev pa lahko improviziraš (vrvica+stikalo) da je poceni, ali pa montiraš mnogo dražje optične (presvetljevalne) senzorje ali letve.
Senzor, ki bi ti zanesljivo bral višino od stropa do avta bi moral pa montirat na strop nad avto, s čimer bi spet izgubil del uporabne višine. S tem da tak senzor še vedno ne bi videl antene in podobnih izrastkov...
Stvari so preproste, le ljudje smo neverjetni mojstri, da jih zakompliciramo.
accord37 ::
Kamere sem že gledal ampak je kar draga zadeva
Zgodovina sprememb…
- spremenil: accord37 ()
MadMax ::
Definiraj kaj je zate drago.
Stvari so preproste, le ljudje smo neverjetni mojstri, da jih zakompliciramo.
eric_cartman ::
Kaj pa kakšen poceni parkirni senzor?
Ah ja..Edino antene in podobne zadeve so problem...
Ah ja..Edino antene in podobne zadeve so problem...
Zgodovina sprememb…
- spremenilo: eric_cartman ()
Highlag ::
Najpreprostejša zadeva za tole je fotocelica. Montiraš na eni strani, na drugi pa reflektor. Ko prekineš naj se dvigalo zaustavi. Seveda zadevo zmontiraš tako, da avto ne zadane strop.
Imajo vgrajena praktično vsa vrata avtomatska vrata, zapornice... te zadeve. Ne ga srat s kakšnimi poceni zadevami, ker boš imel škodo, ki bo nekaj-kratnik cene poštenega senzorja.
Imajo vgrajena praktično vsa vrata avtomatska vrata, zapornice... te zadeve. Ne ga srat s kakšnimi poceni zadevami, ker boš imel škodo, ki bo nekaj-kratnik cene poštenega senzorja.
Never trust a computer you can't throw out a window
MadMax ::
Fotocelica gleda samo eno linijo, ni nujno zanesljivo...
Stvari so preproste, le ljudje smo neverjetni mojstri, da jih zakompliciramo.
fikus_ ::
Razne profi variante ta pridejo dražje, kot kamera ali parkirni senzorji. Če boš pa dal nekaj "kitajskega" se pa zna zgoditi, da boš avto parkiral previsoko.
eric_cartman ::
Če imaš kakšen star laptop lahko kupiš nek webcam.. Pa ga montiraš na vrhu dvigala. Strošek cca. 20 €.
MadMax ::
Parkirni senzorji itak ne delajo na manj kot ene 30cm.
Kaj bi pa s kamero delal?
Kaj bi pa s kamero delal?
Stvari so preproste, le ljudje smo neverjetni mojstri, da jih zakompliciramo.
darkolord ::
šernk ::
on rabi najbrž cm in ne 10cm...na 10cm avto približaš iz tal, predvidevam da še nihče od vas ni dvigoval avta z avtodvigalom.
osebno se ne bi igral s senzorji, če senzor odpove je škode preveč.
osebno se ne bi igral s senzorji, če senzor odpove je škode preveč.
In general, high velocity doesn't produce harmful injuries.
But what is dangerous is the high acceleration
or deceleration given at a certain time interval.
But what is dangerous is the high acceleration
or deceleration given at a certain time interval.
MadMax ::
eric_cartman je izjavil:
Realtime view. Spodaj pri gumbu za spust/dvig pa računalnik.
Realtime view brez računalnika oz. kakršnekoli znanosti sem predlagal že v prvi vrstici prvega odgovora...
Žal ni dovolj fensi očitno...
Stvari so preproste, le ljudje smo neverjetni mojstri, da jih zakompliciramo.
accord37 ::
Pozdravljeni

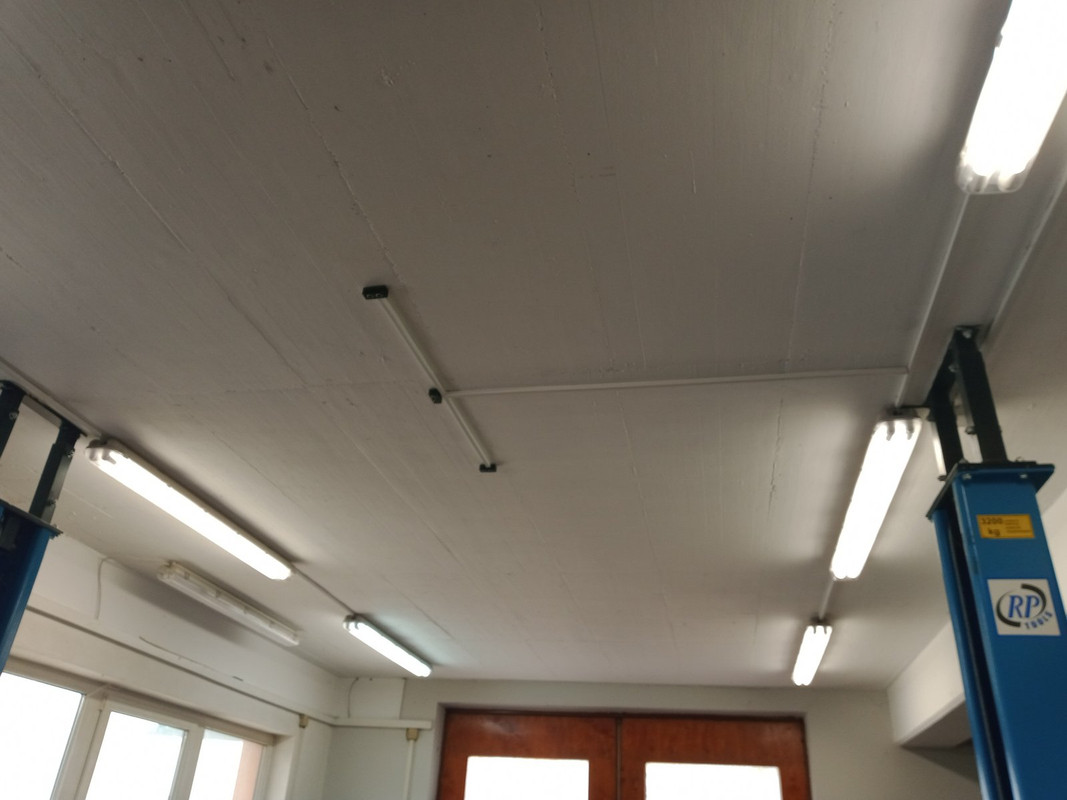

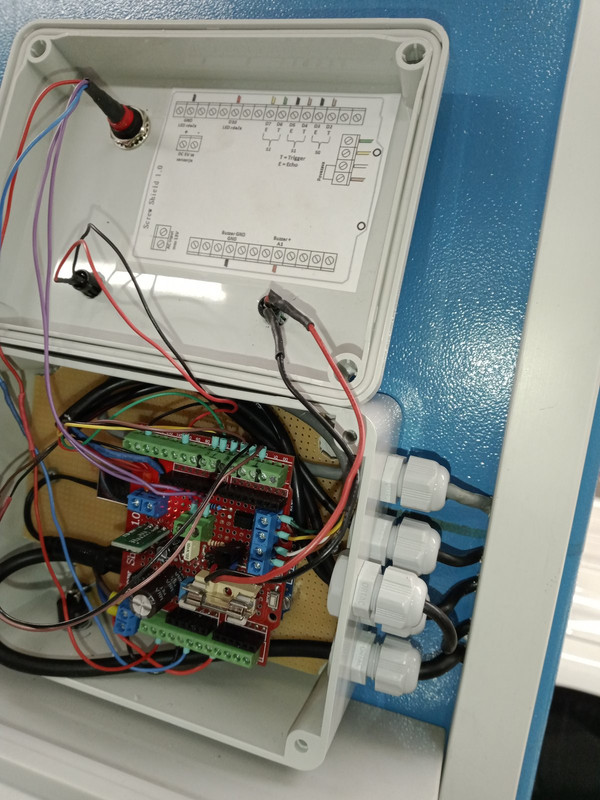

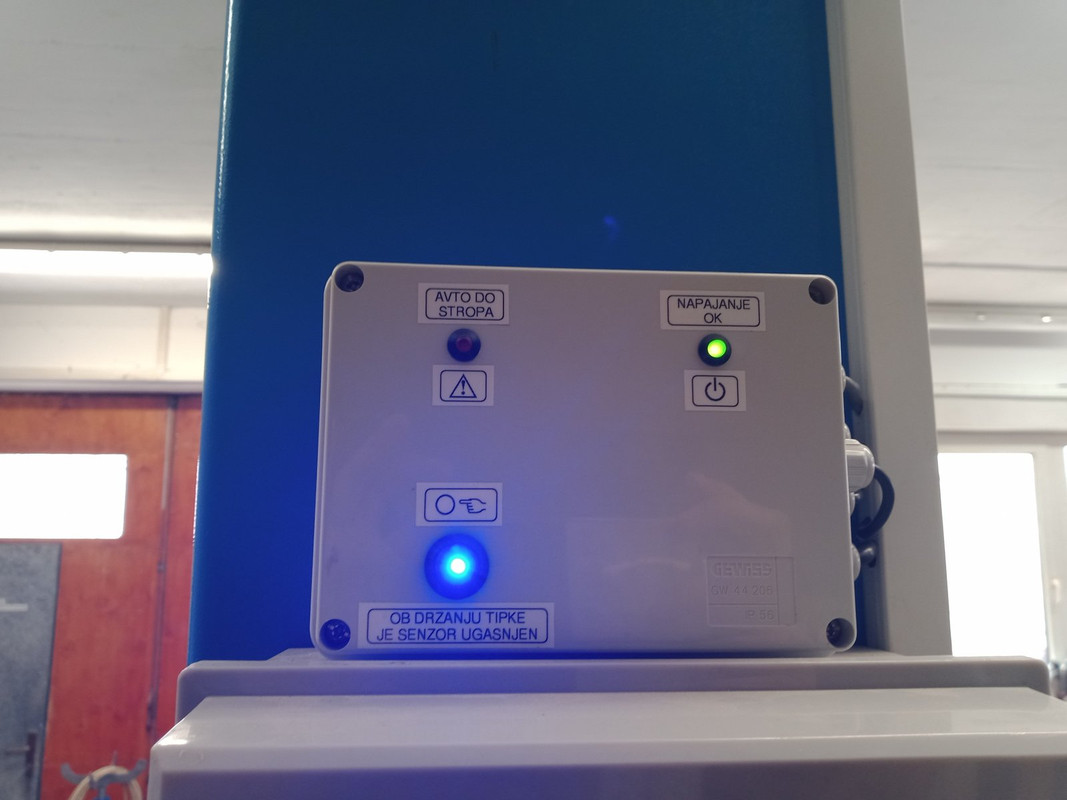

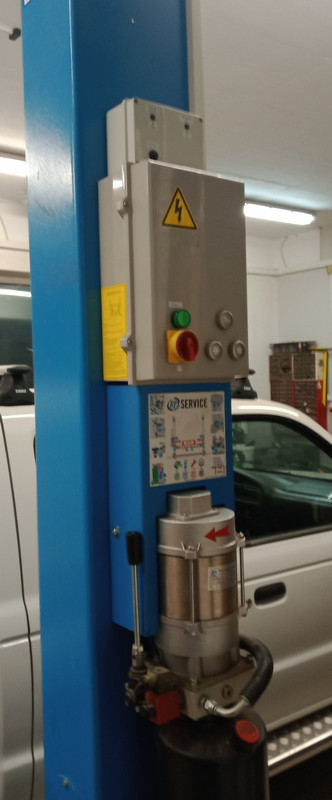

Obujam temo ker sem se po 6 letih ko sem imel pozimi malo več časa sam lotil tega projekta in izdelal senzor z mikrokrmilnikom in 3 senzorji, ki mi avtomatsko ko se avto približa 6 cm (oz kolikor nastavim) spusti zvočni alarm (5 piskov) in pa tudi ugasne samo dvigalo. Spodaj je nekaj slik kako sem se zadeve lotil in kako izgleda končni produkt:
Obujam temo ker sem se po 6 letih ko sem imel pozimi malo več časa sam lotil tega projekta in izdelal senzor z mikrokrmilnikom in 3 senzorji, ki mi avtomatsko ko se avto približa 6 cm (oz kolikor nastavim) spusti zvočni alarm (5 piskov) in pa tudi ugasne samo dvigalo. Spodaj je nekaj slik kako sem se zadeve lotil in kako izgleda končni produkt:
Zgodovina sprememb…
- spremenil: accord37 ()
accord37 ::
Bravo, kaj si teh 6 let do sedaj uporabljal :)
Plezal na lestev, če je bilo potrebno oz na približno (na uč) dvigoval avtomobile. Je pa res da na primer da ima avtomobil na strehi prtljažnik....dam čez prtljažnik lepo karton in deluje podobno. Vseeno je potrebno pred dvigovanjem pregledati avtomobil. In seveda odstraniti anteno (če ima veliko ki se da odstraniti).
:)
