Gigabyte Z490 AORUS ELITE AC

plata ima 3 M.2, čist zornji je vezan na cpu, ostala dva pa na southbridge. Verjetno je tist zgornji mišljen kot non-functional, ker ga niti ni videt na diagramu.
če uporabiš m2m_sb pol zgubiš 2 sata 3 priklopa, 4 in 5.
Funkcionirata samo ta dva, s hladilnikom na sliki. Un zgornji bo verjetno prišel v uporabo z naslednjo generacijo cpujev.
2 x M.2 connectors (Socket 3, M key, type 2242/2260/2280/22110 SATA and PCIe x4/x2 SSD support) (M2M_SB/M2A_SB)

Asrock Z490 extreme4 ima 4 M.2. 2 sta za diske, en je za wifi, obstaja pa še en na plati, ki je pa za prihodnost gor dan.

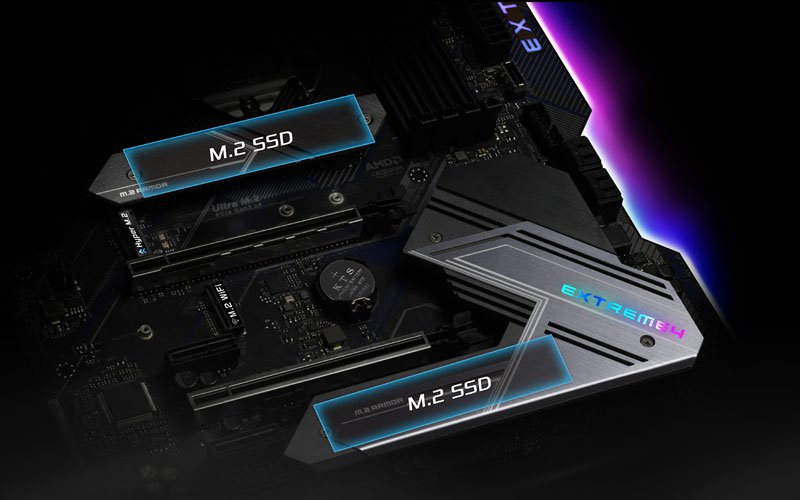

Na sliki sta označena M.2 porta za diske, vidna sta pa še porta M.2 za wifi in M.2 kot hyper M.2, ki pa bo na žalost delal šele s prihodnjo generacijo cpu-jev.
