Zdravo,

Pravkar sem kupil nov sistem Ryzen 7 na platformi AM4. Za hlajenje sem nameraval uporabiti dobri stari vodni blok EKWB SupremeHF (rev. 2). Po nekaj emailih med mano in EKWB support ekipo z izjavami kot so "Ne paše, nič ni mogoče storiti" in "Tudi če bi, blok ne bo dobro hladil" je hitro postalo jasno, da bi mi predvsem radi podturili nov vodni blok. Japajade, jugoslovana v meni ni tako lahko nategniti. Odločil sem se, da bom vodni blok usposobil za nov socket in pika!


Da bi dosegel cilj, me ovirata predvsem dve stvari -> Nimam mounting plate in back plate za AM4... Torej bo potrebno to najprej izdelati.

V naslednjih dneh bom premeril dimenzije bloka, izrisal in dal v delo (laserski izrez):

1. Mounting plate -> montažna ploščica na samem vodnem bloku

2. Back plate -> Podporna ploščica, ki pride na zadnji del osnovne plošče in služi kot ojačitev matične plošče -> Gumijasto ploščo bom izdelal v službi (delam v podjetju za brizganje gume in je tega pri nas kot dreka)

Do tukaj sem povsem suveren, potem se pa malo zatakne... In sicer nameravam uporabiti obstoječe vijake in vzmeti za montažo. Preden to storim, bi se rad prepričal, da je višina socketov in cpuja enaka oz. podobna na socketih 1150 od Intela in AM4 od AMDja... Zanima me skupna višina od matične plošče do vrha CPUja za ta dva socketa... Razlog, da me skrbi je ta, da nebi ustvaril prevelikega pritiska na socket in morebiti poškodoval osnovno ploščo... Sem nekaj googlal vendar neuspešno. Za boljšo predstavo prilagam sliko.


Za informacijo oz. potrditev bom izredno hvaležen... Prav tako, če ima kdo kakšen pomislek, naj mi prosim pove.

Hvala in lp,

Rok
ni podpisa, je nekam spizdu....
  • spremenilo: blockhd ()

dolenc ::

Vse je isto, samo lukne so drugje, za intel ali amd so uporabljeni isti distančniki in vijaki, na nasledniku bloka. Če te je strah, pač ne zategni vijake kot kreten.

blockhd ::

Dolenc, hvala za nasvet, tako sem tudi nameraval, vseeno pa je bolje biti prepričan... :) Najbolj razočaran sem nad samim EKWB in njihovim marketinškim odnosom.

Bom pripopal kako slikico, ko bom napredoval :)
ni podpisa, je nekam spizdu....

hojnikb ::

heh, noctua ti da zastonj brackete za novejši socket, će jim pošleš neko dokazilo, da si menjal platformo.
#teamred
BigBox: Asus P8Z77-V, i5 3570K, 16GB DDR3, 1TB HDD & 480GB SSD, GTX 970, W10
MediaBox: AMD 2200G, 8GB DDR4 3000MT, 128GB SSD, Vega 8, B450M-DS3H, W10

dolenc ::

Tle se lepo vid kaj boš rabil narest. Lahko vzameš am3 ploščici za šablono, pa samo malo širše narediš in tam zvrtaš lukno.
Jst mam tud še enega SupremeHF doma, sem tudi razmišljal o podobni stvari, sam si po drugi strani pa tud rad kej novega kupim :P

blockhd ::

Tudi jaz rad kaj novega kupim, če se pa da kej ponucat za naprej... :)
ni podpisa, je nekam spizdu....

Nwanko ::

Ki si prej bil jebemti, ravno sem danes dobil velocity AMD. Trenutno pa imam supreme hf...;(

strumf666 ::

Boš imel pa nižje temperature ;)
Member of OC-Lab Team
http://www.oc-lab.si/

Zgodovina sprememb…

blockhd ::

Zdravo,

Spodaj slikici Mounting plate in backplate. Predvidevam, da bo zadeva veliko bolj robustna kot original.
Material je INOX 4mm. Jutri bo izdelano in zmontirano. Javim.




LP,

Rok
ni podpisa, je nekam spizdu....

Zgodovina sprememb…

  • spremenilo: blockhd ()

dolenc ::

Zgleda super

blockhd ::

Dolenc, ali ti trenutno na Ryzenu uporabljaš gumo pod backplate? Namreč na Osnovni plošči že obstaja neka folija... Ali se sploh rabi ta guma?
ni podpisa, je nekam spizdu....

dolenc ::

Ja jaz jo imam spodaj, da se kej ne zdrajsa. Je pa vsaj pri supremaciju ista guma kot za intel, samo sredina je vn izrezana pri intlu k je tist pleh spodaj. Tko da pomojem daš lahko isto gumo kot jo imaš že zdej, oz pač kreno, če maš tega velik. Se zna plošča kar vidno zvit, če preveč našponaš vijake, tko da škod ne da je nekaj spodaj.

blockhd ::

Zdravo,

Totalno sem navdušen, izgleda, da bo še danes narejeno... Normalno, moram še danes zmontirat in stestirat, ali tesni :)
ni podpisa, je nekam spizdu....

blockhd ::



Kaj naj rečem... Dela kot urica... :) Sicer sem zajebal orientacijo bloka -> Jutri naredimo novo ploščico, ampak trenutno so temperature zelo vzpodbudne, ryzen pa avtomatsko overclocka na 4.25 all core in 4.45 single core (popolnoma stock nastavitve)...

Updateam, ko bo kaj več znanega.

Lp,

Rok
ni podpisa, je nekam spizdu....

dolenc ::

Pošel ekju sliko :P

blockhd ::

Oni so bli prvi, ki so jo dobili... :D
ni podpisa, je nekam spizdu....

dolenc ::

Boš še men poslal modelček prosim?

Bom dal še jst izrezat če bo kdaj prov prišlo :)

blockhd ::

Bom danes popravil, da bo pravilno obrnjen blok... Potem ti pošljem... Daj mi na ZS mail.

LP,

Rok
ni podpisa, je nekam spizdu....

blockhd ::

Zdravo,
Fuck... Zdej me je pa do konca zagrablo... :)

Zdi se mi, da je hladilno območje (kjer so rebra) pri SupremeHF nekoliko premajhno za Ryzena, ki ima kar konkretno velike čipe oz. IHS. Nimam možnosti preveriti, ali se je to z novejšimi bloki kaj povečevalo, vendar menim, da bi še lahko pridobil kakšnop stopinjo...

Trenutno imam v AIDA64 stability test (vse stock) max cca 73°C, s tem da je all-core clock 4.15 GHz.

Danes zvečer bom nekaj narisal in vam predstavil. V kolikor bo slučajno kakšen interesent, lahko naredimo več kot en kos... Cena bo pomojem CCA 1/2 novega EKWB bloka. Trenutno imam v mislih all copper block z inox mounting plate... Mogoče s kakšnim malim okencem na vrhu bloka.

Lp,
Rok
ni podpisa, je nekam spizdu....

Nwanko ::

No jaz še kr čakam ta GLS, do konc tedna mislim da bom smontiral zadeve pa javim kako je z velocity copper acetal.

blockhd ::

Zdravo, prosim javi, da vem, ali se mi splača delat ali ne :D 73°C vseeno ni tako hudo... po 4h AIDA64
ni podpisa, je nekam spizdu....

dolenc ::

Pri meni ni bilo neke razlike. Večji ni supremacy(velocity je isto velek), ima sicer več površine, oz bolj na drobno narezkano sredino.

A radiator imaš vroč? Mogoče bi vseeno moral zategnit kot kreten :)

strumf666 ::

Preveč z občutkom pritegnjeno zna bit razloga za slabe temperature, če zategneš k kreten, so tut po mojih izkušnjah boljše; no, dokler ne prideš do stopnje, k ne dela (več) in se tut ne greje več >:D
Dolence, če imaš možnost, še šobe primerjaj, mislim, da so tudi to spremenil pri velocity-ju.
blockhd, tale prime poženi na max heat:
https://www.guru3d.com/files-details/pr...
Member of OC-Lab Team
http://www.oc-lab.si/

Zgodovina sprememb…

  • spremenil: strumf666 ()

blockhd ::

Zdravo, bom pognal danes popoldne, fajn bi blo met pa neke rezultate za primerjavo in tudi poenoten temp monitor?
Lp,
rok
ni podpisa, je nekam spizdu....

blockhd ::

dolenc je izjavil:

Pri meni ni bilo neke razlike. Večji ni supremacy(velocity je isto velek), ima sicer več površine, oz bolj na drobno narezkano sredino.

A radiator imaš vroč? Mogoče bi vseeno moral zategnit kot kreten :)


Podložke na plati imam nekoliko debelejše kot so bile original od EK... Tukaj izgubim nekaj pritiska, vendar ne veliko. Radiator je na občutek hladen... Cevi so hladne... Govorim room temperature hladni :) Tudi po 4h torture testa.

Lp,

Rok
ni podpisa, je nekam spizdu....

strumf666 ::

Hwinfo za temperaturo:
https://www.hwinfo.com/download/

Moji niso najbolj primerljivi, ker imam 1700x@3,95 1,42V.
Hlajenje je pa velocity, dbay D5 in 4x120 coolstream PE.
Po pol ure je temperatura 68°C pri sobni temperaturi 24°C.
Member of OC-Lab Team
http://www.oc-lab.si/

Zgodovina sprememb…

  • spremenil: strumf666 ()

dolenc ::

Ja, če je vse hladno lahko, da res neki pri bloku ne štima, dvomim da blok sam. Sej so testi na netu pa so zelo majhne razlike med supremehf/supremacy/velocity. Pač z supreme so naredil tale top dizajn, pol je pa težko že kej pogruntat.

Prej k sem mel sam en radiator pa cpu+gpu so skor vreli ratal fitingi. Zdej z dvema vseeno rata toplo, lavfam pa ventilatorje med 500-700rpm, 2x240 radiatorja z 30mm višine in 16fpi.

Moj ryzenček 2600 (kjer je tudi gpu v loopu), se med igranjem vrti okoli 46 stopinj. Trenutno pri 3.9ghz@1.2375v, pri 4ghz@1.3125v ni neke opazne spremembe. Itak pa ta glupi amd senzor ima špice in seka na random tudi preko 55C ampak so samo skoki.


Zgodovina sprememb…

  • spremenil: dolenc ()

dolenc ::

Ne morem več editirat, poženem še prime ko pridem domov pa prilepim.

blockhd ::

Zdravo,

Torej temperature bereš z:
https://www.hwinfo.com/download/

Testiramo s Prime95:
https://www.guru3d.com/files-details/pr...

Small FFTs (Maximum heat)


Čas testiranja: 30 min
Odčitek: Max temperatura in Povprečna temperatura

Ali imata vklopljen SMT? Jaz ga imam.

Lp,

Rok
ni podpisa, je nekam spizdu....

Zgodovina sprememb…

  • spremenilo: blockhd ()

dolenc ::

Jaz sem nekaj časa bil z izklopljenim, ker je bilo hitrejš, sam jebeš tiste pol procenta, tko da sem vklopil nazaj.

strumf666 ::

Smt vklopljen. No, v mojem loop-u je še vega64, sam pr prime-u tko nč ne dela, tak, da je nisem omenjal.
Max temperatura je 70°C (na začetku), čez čas pade na 68°C, mogoče bi še mal padla, samo se mi ni dal več kot pol ure testirat.

Itak pa ta glupi amd senzor ima špice in seka na random tudi preko 55C ampak so samo skoki.

Nima senzor špic, jedro/a boostajo (zaradi procesov v ozadju), za zelo kratek čas, tko, da je logično, da se tut grejejo.

Sej so testi na netu pa so zelo majhne razlike med supremehf/supremacy/velocity. Pač z supreme so naredil tale top dizajn, pol je pa težko že kej pogruntat.

Testi se najdejo takšni in drugačni.
Sam za primer:
https://www.ekwb.com/news/ek-supremacy-...
Imaš več različnih jet-ov, pa kot si opazil so tudi rebra malenkost drugačna, pa orientacija bloka vpliva, pa kako dober stik ti uspe narest... Če je vse idealno verjetno ni velike razlike, sam dokler ne probaš, ne veš. Jes je nisem pričakoval, k sem menjal blok, pa sem bil kr presenečen.
Member of OC-Lab Team
http://www.oc-lab.si/

dolenc ::

No pa sej ta ek link, ki si prilepil 1-2 stopinje, jaka muda :). Tolk je razlika, če ga obrneš.

Pri meni pa še to ni, ker so tko omejitev ventilatorji. Večjo razliko naredi kako se ti ga "poserje" montirat.

Dr_M ::

Se slucajno komu sanja, ce sta montazni plosci na bloku za supremacy mx in supremacy evo enaki?
The reason why most of society hates conservatives and
loves liberals is because conservatives hurt you with
the truth and liberals comfort you with lies.

dolenc ::

Ugibam, ampak glede na to, da imata isti spodnji del in pokrov paše na oba, verjetno vsaj razlike v velikosti ne more bit.

Tole moj prime95, se mi pa zdi da smo malo zašli in gremo počasi v to kdo ima večjega.. pardon nižje temperature :). Ni čisto legit rezultat, ker se je procesor odvijal, voltaža je sicer ostala ista, frekvence pa ne. Zakaj nimam pojma, sem izklopil vse v biosu, mam pa ravno to zadnjo verzijo na sumu, ker to prvič vidim, prime95 pa ravno ne.

blockhd ::

Meni se ne zdi, da se gremo, kdo ima "večjega", bolj me zanima, ali je vse ok ali moram še kej mrdat (v resnici se mi ne da vsak dan odmontirat in namontirat nazaj cpu blocka, ce me razumes :)

Max temperatura 83°C -> Tukaj je že PBO začel malo throttlat in je bil all-core OC 4.05GHz.

Temperatura vode v loopu se je segrela v pol ure z 25°C na 32°C... Kar se mi zdi v resnici ful malo, radiator je hladen/mlačen na dotik (360 EK Coolstream)...

Mogoče je res orientacija (imam za 90°C obrnjen blok), še najbolj verjetno pa je res kontakt.
ni podpisa, je nekam spizdu....

blockhd ::

Dodatno sem še izklopil ventilatorje popolnoma... Po 5 minutah ima CPU samo 87 stopinj, radiator je sedaj nekoliko toplejši na dotik...
ni podpisa, je nekam spizdu....

dolenc ::

Obrnjen blok, da še boljše temperature, odmontirej pa poglej kako je termalko stisenlo. Maš res slabe temperature, glede na to kolk maš mrzlo vodo.

strumf666 ::

Sej zato se pa pogovarjamo in primerjamo, da ne rabi vsak zase probavat vse možnosti - razen, če mu je to v veselje ;)

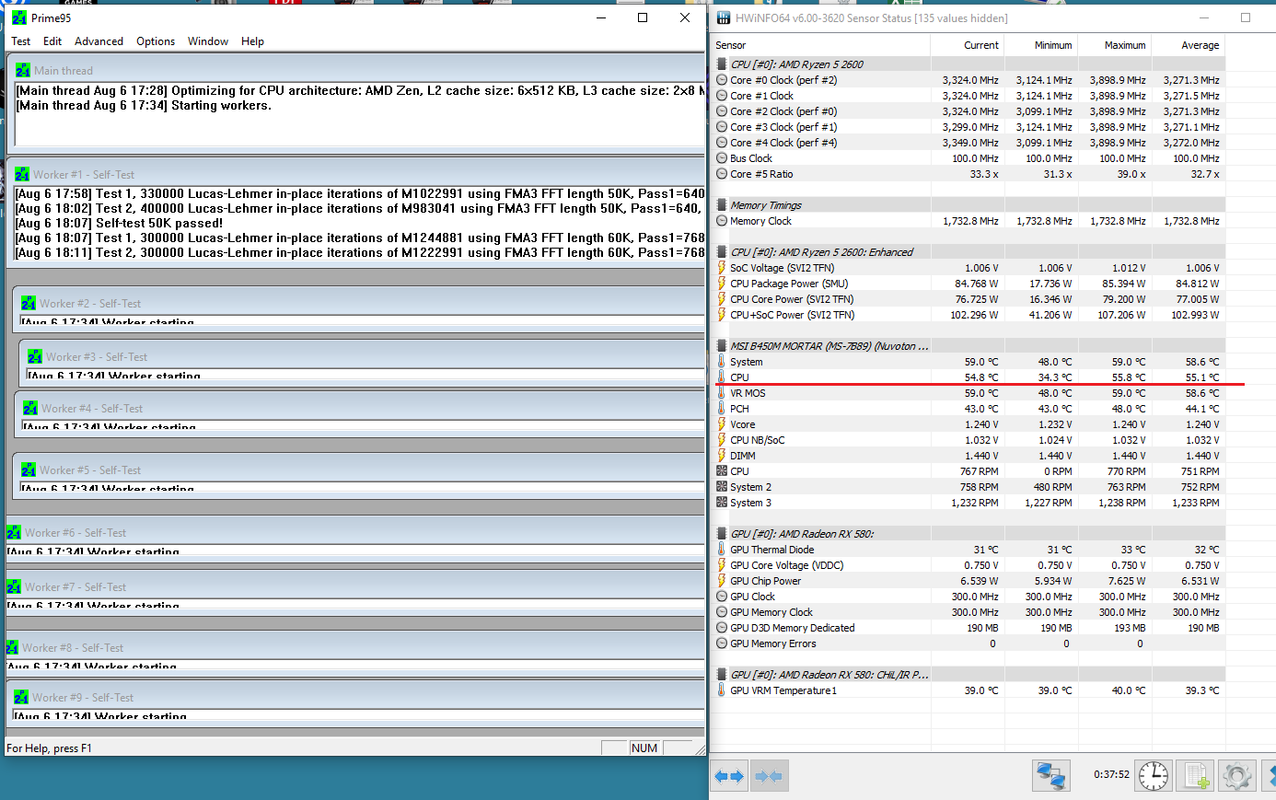

Pozabil prlept slike, no, pri meni ni nobenga throttlanja, temperatura se mi zdi spodobna, ni pa ravno nizka, sploh ne v primerjavi s tvojo, Dolenc, pa še vente imam močnejše. Bom pa ob priliki sprobal rotiranje bloka za 90°C če bo kej znižal temperaturo. Katero termalno pasto uporabljata?

 Prime

Prime


 Idle po Prime-u

Idle po Prime-u

Member of OC-Lab Team
http://www.oc-lab.si/

dolenc ::

Jst mam thermal grizly, tisto k pride zaven ek blokov, ni tahud model.

Strumf, ti maš 2 jedra več in krepko višjo voltažo, tko da razumljivo, da so višje stopinje.


Pa še ena zanimivost. Trenutno mi grafična pride na okoli 50 stopinj, če je vroče v sobi tudi par stopinj čes.
Pred tem, sem enkrat vse raztavil in spucal in se je držala 43 stopinj. In to 2x sem vse skupaj raztavil, vmes še cevi menjal, pa dobil te temperature. Tud sami radiatorji, so komaj topli ratali.

Potem sem menjal procesor in plato, sicer tudi druge radiatorje. In ne morem tega ponovit pa da se jebem :D. Že tkoj gre preko 43 stopinj, ko špil zalavfam(se pravi ko so itak še radiatorji mrzli, tko da ne igrajo vloge), pa potem počasi leze gor.

Kaj sem takrat naredil, pa še ponovil sem lahk zadevo, nimam pojma.

Nwanko ::

Evo kolko sem uspel nahitro pogledat, jaz mislim da tu nekaj ne štima. x570-extreme4,3700x,32gb ddr4-3200 cl16, v biosu samo nastavil xmp profil,v windowsu ryzen master na game nastavil. prime95 small zagnal po minuti je cpu temp 90C imam pa sledeče:ohišje nzxt h440(moddano spredi, zgoraj vrezano 240mm lukne). xpsc 360mm thich spredi ek-vardar 2200rpm fani 3x push, zgoraj 240mm ek coolstream pe arctic f12 push-pull, ek-velocity amd copper acetal(thermal grizzly kaj pride zraven za en nanos),EK-XRES 100 DDC MX 3.1 PWM pump-res combo pa še en arctic f12 za izpust. 1070 z ekwb full cover. Grafa v igri na 99% ne preseže 45C.
Cpu block tudi nisem montiral prvič tako da tu mislim da ni težave.

Zgodovina sprememb…

  • spremenil: Nwanko ()

strumf666 ::

Temperaturo imaš previsoko, kot si že sam ugotovil. Glede na to, da ima grafa dokaj nizko temperaturo pod obremenitvijo kaže, da imaš problem ali v cpu bloku ali stiku med blokom in procesorjem. Sistem in hlajenje si na novo sestavil ali si imel že prej kaj od tega?
Member of OC-Lab Team
http://www.oc-lab.si/

Nwanko ::

Sem imel prej supreme hf na 4790k, zamenjal sem cpu block pa pumpa+res combo. oba radiatora spihal, vente spucal. Svežo vodo not natočil. Je možno da se kak zračni mehur kje drži?

dolenc ::

Nop, mehurček zih ni, še enkrat dol, pa poglej stik.

ProCeed ::

Zdrava pamet ti pove, da imas zmontirano u pizdi??

Nwanko ::

ProCeed je izjavil:

Zdrava pamet ti pove, da imas zmontirano u pizdi??

Dvomim,standoffi se privijejo v blackplate,block se da gor,fedre pa šraufi gor,priviješ koliko dopušča. Bom probal dol vzet ko bom pri času pa poročam naprej.

klinker ::

Jst pa mislim da ti plata overvolta, oz. kaj podobnega. Meni ta X570 chipset sploh ni vsec. Ker berem po netu, pa vidim da ima precej vec folka tezave z X570, kot pa starejsimi chipseti, s katerimi vecini dela povsem ok.
Jst lih za eno stranko zdaj biksam konfiguracijo in imam velik problem kero plato izbrat, ker mora bit m-atx a je izbira nikakva. Bi se raje itx, ampak sta 2 slota za ram premalo. Da je TR3 ze zunaj, bi verjetno kar njega vzeli, ker za TR imas Taichi v m-atx formatu. Pocakat na izid TR3 pa zal ne gre, ker trenutni WS ze malo "kaslja"
