Menjalno stikalo

Imam dve menjalni stikali iz prazgodovine, ki sta zvezani narobe. In sicer, z enim lahko ugašam in prižigam luč, če pa jo ugasnem z drugim, jo lahko prižgem samo z drugim.

Zato hočem to popravit. Stikali sta iz prazgodovine. Gor piše Elma ART. 140-146-147 izm. Made in Yugoslavia.

Spodnji priključek ima oznako 2, zgornji pa P. Srednji nima oznake. Kako naj zvežem, da bo delalo. Ugotovil sem, katera izmed šestih žic (v obeh dozah) je faza. Kolikor mi je jasno, bi to moral povezati na L, potem pa naprej. Ampak na stikalu nikjer ne piše L.

Sej to.kako naj pogruntam, kateri kontakt na šalterju je fiksni

Zgoraj piše 2, spodaj pa P.

Sej, teorija vezave je meni drugače popolnoma jasna, samo ta čudna stikala me medejo, ke ne vem, kje je fiksni:)

Aja, pa faza je rdeča. Ja, meni tudi ni jasno, kateri električar je to vezal

McHusch je 18. nov 2013 ob 17:54 izjavil:

Zgoraj piše 2, spodaj pa P.

Sej, teorija vezave je meni drugače popolnoma jasna, samo ta čudna stikala me medejo, ke ne vem, kje je fiksni:)

Aja, pa faza je rdeča. Ja, meni tudi ni jasno, kateri električar je to vezal

Fiksna je P, torej če je rdeča faza je ta stikalo na sliki pravilno priključen.
Na drugi strani "razklemaj" odvij vse tri žice in poglej na kateri je faza, to fazo priključi na srednji kontakt.
Nato preklopi prvo stikalo, da se zamenja faza in jo poišči, privij jo na kontakt 2, žica, ki ostane pa gre na žarnico pa jo privij na kontakt P.

LP

Iz slike je razvidno (tehnično gledano), da sredinski kontakt preklapla gor in dol, kar pomeni enkrat je kontakt med 1 in 2, drugič med 2 in 3. Torej srednji kontakt je fiksen.

Ohm meter ali pa zgolj kakšno žarnico in baterijo pa se ugotovi en dva tri.

Sicer pa svetujem, da se teh stikal ne razdira, ker jih je (zaradi vzmeti) težko skupaj dajat. Razstavi se pa tako, da se odvije vijak, ki je pod tem (večjim) sredinskim vijakom. Ups. Ampak res, ne razdirat

čuhalev je 18. nov 2013 ob 23:42 izjavil:

Iz slike je razvidno (tehnično gledano), da sredinski kontakt preklapla gor in dol, kar pomeni enkrat je kontakt med 1 in 2, drugič med 2 in 3. Torej srednji kontakt je fiksen.

Tole pa ne bo držalo, preberi kaj je "Kocka" napisal.

micoboy je 4. nov 2015 ob 21:08 izjavil:

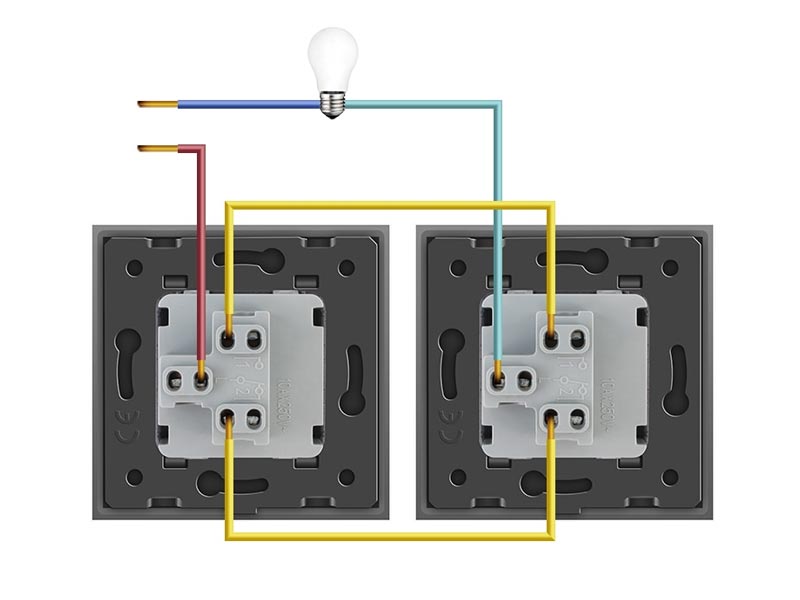

Vezav za menjalno stikalo je več in tale vezava meni nekako ni ravno ok...na skici je sicer v redu ampak v praksi pa je malo drugače...

Jaz dejansko stikala med seboj povežem s tremi žicami kot je na skici zgoraj, saj mi je potem enostavneje priklopiti žarnico (ne rabim imeti ene žice iz stikala_2 za na žarnico)

Med stikali itak vedno položiš tri žilni kabel. Delujeta obe vezavi. Pri tvoji vezavi imaš v eni sponki stikala dve žici, pri prej opisani vezavi pa imaš v vsaki sponki stikala eno žico, vodnik za svetilko pa povežeš preko sponke v dozi stikala. Pri nekaterih stikalih se lahko pojavi problem, kako spraviti dve žici v en kontakt stikala in ob morebitni menjavi stikala, moraš priklopiti 4 žice (večja možnost, da narediš kaj narobe). Tako, da ne vidim neke posebne prednosti v tvoji vezavi.

Tudi sam imam težavo, menjava 2eh menjalnih stikal za eno žarnico, ne znam zvezat da bi delalo prav. Ko je vklopljeno stikalo 1, dela tudi 2 stikalo, drugače ne. Faza je na stikalu 2. Kako naj povežem?
1-
2 -

Ce prav vidim, drugo stikalo ni izmenično ampak navadno in imas v isti kontakt dve zici oz obadva sta navadna
