Lightshow-maturitetni izdelek
the0xydo ::
Zanima me če ima kdo že narejen kaki podoben izdelek oziroma načrte, in sicer delam izdelek za domačo uporabo, ki bo hkrati maturitetni izdelek:
4-8 kanalov
možnost utripanja po glasbi IN preko napisanega programa (bi recimo vsako opcijo posebaj vklopo)
vsak izhod recimo 200W :p
Hvala že vnaprej :)
4-8 kanalov
možnost utripanja po glasbi IN preko napisanega programa (bi recimo vsako opcijo posebaj vklopo)
vsak izhod recimo 200W :p
Hvala že vnaprej :)
techfreak :) ::
Mikrokontroler (npr. Arduino platforma) + 8x triac+diac. Za utripanje po glasbi pa mogoče MSGEQ7.
Zgodovina sprememb…
- spremenil: techfreak :) ()
TESKAn ::
Če imaš mikrokontroler, ne rabiš diaka. Samo osem triakov in vezje za detekcijo zero crossa.
Uf! Uf! Je rekel Vinetou in se skril za skalo,
ki jo je prav v ta namen nosil s seboj.
ki jo je prav v ta namen nosil s seboj.
TESKAn ::

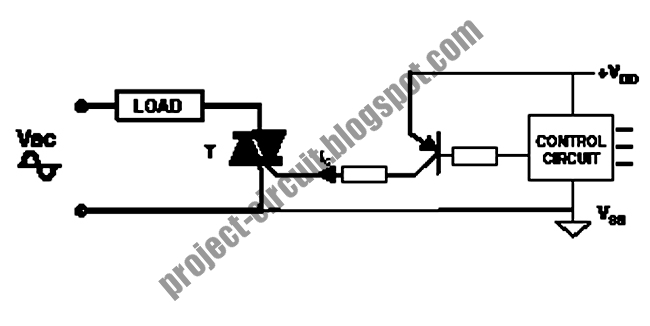

Proženje triaka1:
Proženje triaka 2:
Zate bo boljša druga varianta, da boš imel ločeno kontrolno vezje in linijsko napetost.
Aja, da ti bo pa kdo risal celotno vezje, pozabi. Če hočeš maturirat, se malo potrudi.
Triak1
Proženje triaka 2:
Triak2
Zate bo boljša druga varianta, da boš imel ločeno kontrolno vezje in linijsko napetost.
Aja, da ti bo pa kdo risal celotno vezje, pozabi. Če hočeš maturirat, se malo potrudi.
Uf! Uf! Je rekel Vinetou in se skril za skalo,
ki jo je prav v ta namen nosil s seboj.
ki jo je prav v ta namen nosil s seboj.
settler ::
Evo tukaj je nekaj: http://discolitez.com/pmwiki/pmwiki.php...
Imam točno takega in deluje čisto vredu, če hočeš pa usb, pa samo še dodaš FT245 čip, driverji pa so spisani na DiscoLitez.com
Imam točno takega in deluje čisto vredu, če hočeš pa usb, pa samo še dodaš FT245 čip, driverji pa so spisani na DiscoLitez.com
Zgodovina sprememb…
- spremenil: settler ()
